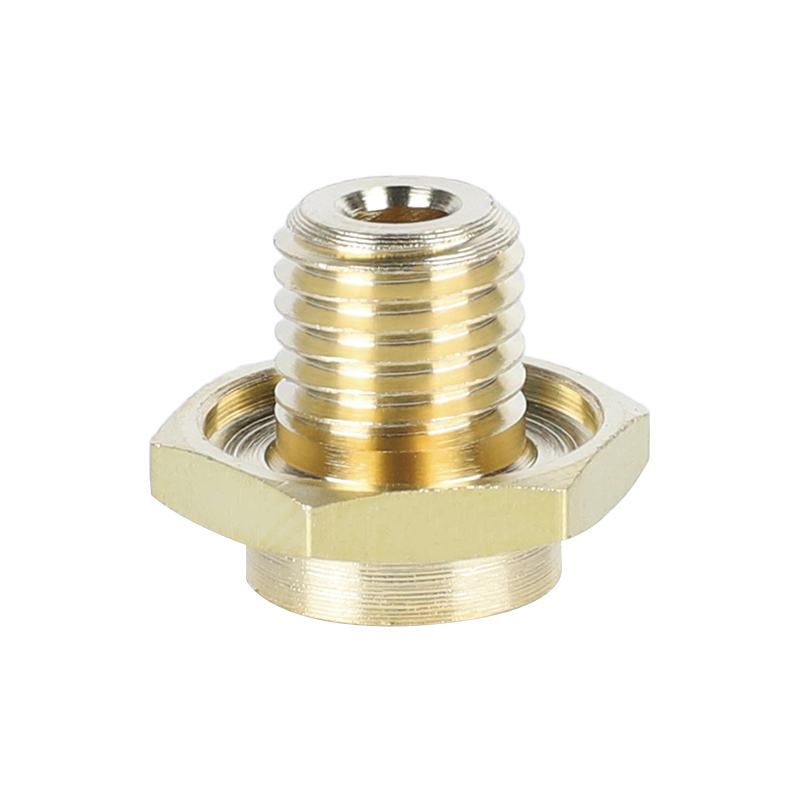

Slangeforbindelse Producenter

I moderne industrielle væskenetværk og pneumatiske systemer bestemmer effektiviteten af medium transmission direkte driftsstabiliteten af hele produktionslinjen. Som en kritisk komponent, der forbinder rørledninger, ventiler og terminaludstyr slangeforbindelse bærer det dobbelte ansvar med væskestyring og trykinddæmning. Fra højtrykshydraulikledninger i automatiseret fremstilling til komplekse væskekontrolsystemer i kemisk behandling og kommercielle vandforsyningsnetværk, kan enhver mindre forbindelsesfejl resultere i katastrofalt systemtryktab, medium lækage eller kostbar uplanlagt nedetid.

For globale indkøbsledere, sourcing en robust slangeforbindelse er ikke blot en beslutning om køb af komponenter, men en strategisk foranstaltning til at kontrollere de samlede ejeromkostninger og eliminere industrielle sikkerhedsrisici. Højtydende forbindelseskomponenter skal demonstrere enestående mekanisk udholdenhed, pålidelig tætningsintegritet og præcis strukturel kompatibilitet under svære driftsforhold, såsom kontinuerlige trykpulseringer, termisk cykling og korrosive miljøer.

For at imødekomme disse krævende kommercielle og tekniske krav udnytter Ningbo Yunhua Valve Co., Ltd. sin dybe tekniske ekspertise og omfattende produktionskapacitet til at levere højpræcisionsløsninger til gas-, væske- og vandforsyningsforbindelser til globale industrielle forsyningskæder. Virksomheden spænder over et avanceret anlæg på 20.000 kvadratmeter og integrerer avanceret forskning og udvikling med professionelle, fuldautomatiske præcisionsbearbejdningsværksteder, standardiserede samlebånd og strenge testmiljøer. Dette industrielle fundament muliggør en stabil masseproduktion af premium hardwaretilbehør og væskekontrolkomponenter, der problemfrit integreres i internationale ingeniørprojekter af høj standard.

I international industrihandel er balanceringen mellem standardisering og tilpasning en kerneudfordring for flydende netværksdesign. Standardiserede konfigurationer sikrer hurtig komponentudskiftelighed på tværs af globale forsyningskæder, mens meget tilpassede originaludstyrsproducenter og originale designproducenters strukturelle design er påkrævet for at adressere specifikke mekaniske hylstre, ekstreme trykspidser eller usædvanlige mediumkarakteristika. Bakket op af et professionelt ledelsesteam og et årti med specialiseret industridyrkning, leverer Ningbo Yunhua Valve Co., Ltd. en årlig produktionskapacitet på 10 millioner sæt hardwaretilbehør og 2 millioner sæt ventiler. Denne enorme kapacitet sikrer, at uanset om et projekt kræver store partier af internationale standardspecifikationer eller højt specialiserede brugerdefinerede tilslutningskomponenter, forbliver forsyningskæden robust, punktlig og fuldt ud kompatibel med strenge kvalitetsstandarder.

For klart at illustrere de operationelle grænser og anvendelsesegnethed for forskellige forbindelsessystemer, giver nedenstående tabel en omfattende sammenligning af standard kommercielle væskekonnektorer på tværs af kritiske tekniske metrikker:

Kerneydelsesparametre for kommercielle væsketilslutninger

Den strukturelle arkitektur og materialesammensætning af en slangeforbindelse diktere dets operationelle grænser, strukturelle integritet og langsigtede pålidelighed inden for et væske- eller gasdistributionsnetværk. For at sikre ydeevne uden lækage under varierende termiske og mekaniske belastninger, skal industrielt indkøb tilpasse stikkets mekaniske klassificering med de specifikke fysiske krav til medieapplikationen.

Kategorisering efter materialesammensætning

Rustfrit stål (kvalitet 304/316): Konstrueret til stærkt korrosive miljøer, kemiske behandlingslinjer og højtryksvæskenetværk. Klasse 316 rustfrit stål indeholder molybdæn, som giver enestående modstandsdygtighed over for grubetæring og klorid-induceret spændingsrevnedannelse.

Messing (H59/H62): Industristandarden for vandforsyningssystemer med lavt til medium tryk, gasdistribution og pneumatisk instrumentering. Messing tilbyder fremragende bearbejdelighed, naturlig gnistmodstand og pålidelig strukturel stabilitet under moderate termiske udsving.

Kulstofstål (forzinket): Anvendes primært i kraftige hydrauliske linjer, hvor høj trækstyrke er obligatorisk. Overfladen er behandlet med elektro-galvaniseret eller zink-nikkelbelægning for at afbøde atmosfærisk oxidation.

For at garantere, at disse forskelligartede materialestrukturer fungerer fejlfrit under virkelige forhold, benytter Ningbo Yunhua Valve Co., Ltd. et avanceret, fuldautomatisk præcisionsbearbejdningsværksted udstyret med højtydende nationale og internationale CNC-værktøjsmaskiner. Dette strenge produktionsmiljø sikrer præcis vægtykkelse, streng dimensionel ensartethed og nøjagtige materialetolerancer på tværs af alt hardwaretilbehør, hvilket sikrer, at hver messing- eller stålkomponent opfylder stive tekniske specifikationer.

Kategorisering efter forbindelsestype og mekanisk grænseflade

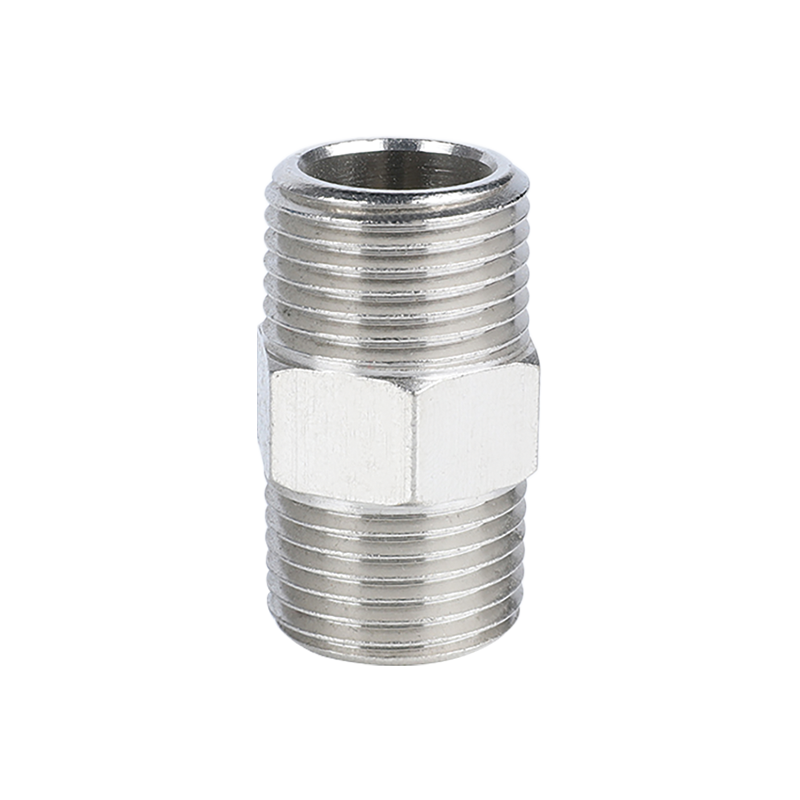

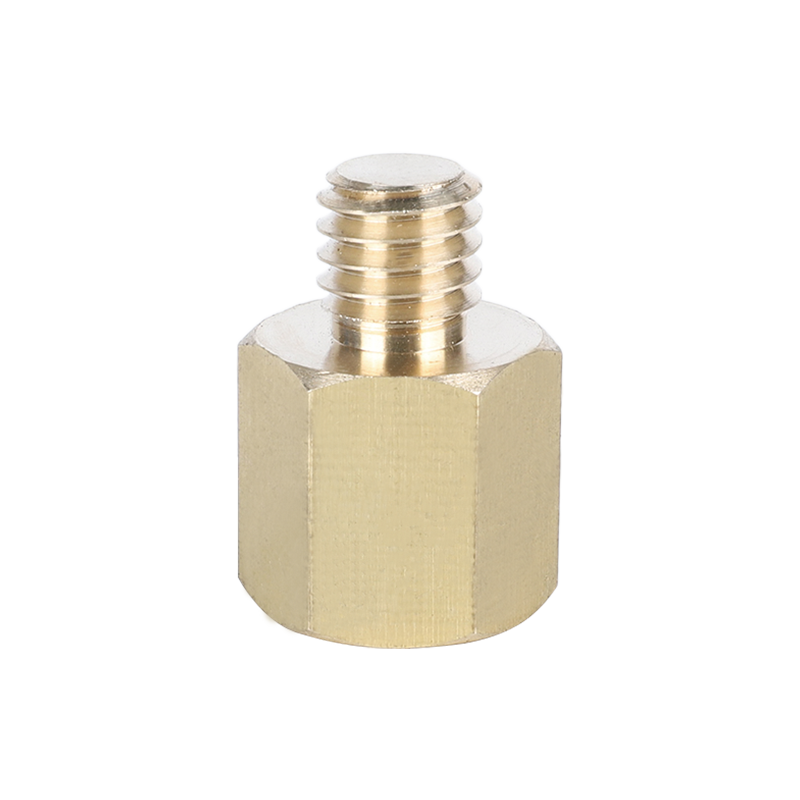

Gevindkonfigurationer: Disse er afhængige af mekanisk gevindindgreb for at sikre væskesamlingen. Tilspidsede gevind (såsom NPT og BSPT) opnår en forsegling ved at kile de tilhørende gevind sammen, hvilket kræver en sekundær tætningsmasse. Parallelle gevind (såsom BSPP og Metrisk) opretholder en konstant diameter og er helt afhængig af en uafhængig tætningsring eller pakning for at forhindre mediumudslip.

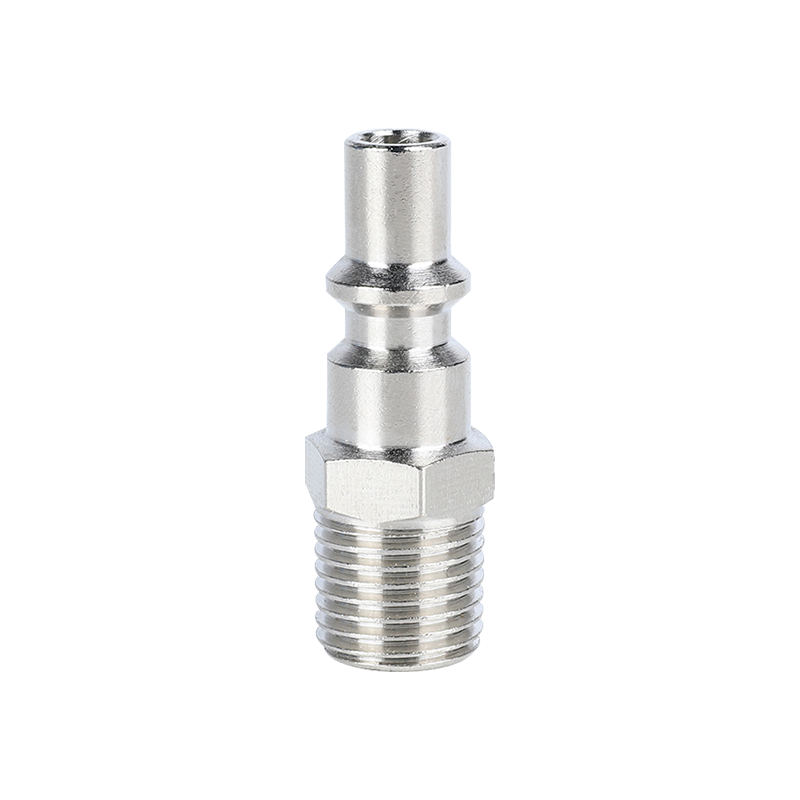

Hurtig-frakobling og Camlock-koblinger: Designet til driftsmiljøer, der kræver hyppig montering og demontering. Disse mekanismer anvender låseknaster eller fjederbelastede kuglelejer til at sikre slangeforbindelse øjeblikkeligt uden hjælp af manuelt værktøj, hvilket gør dem ideelle til væskeoverførselsstationer og automatiserede produktionslinjer.

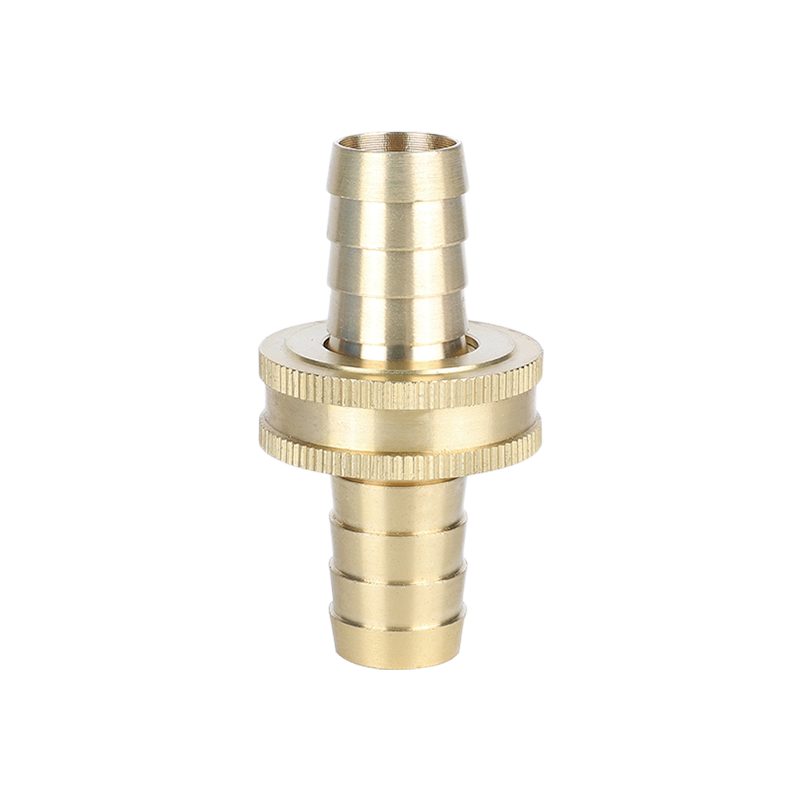

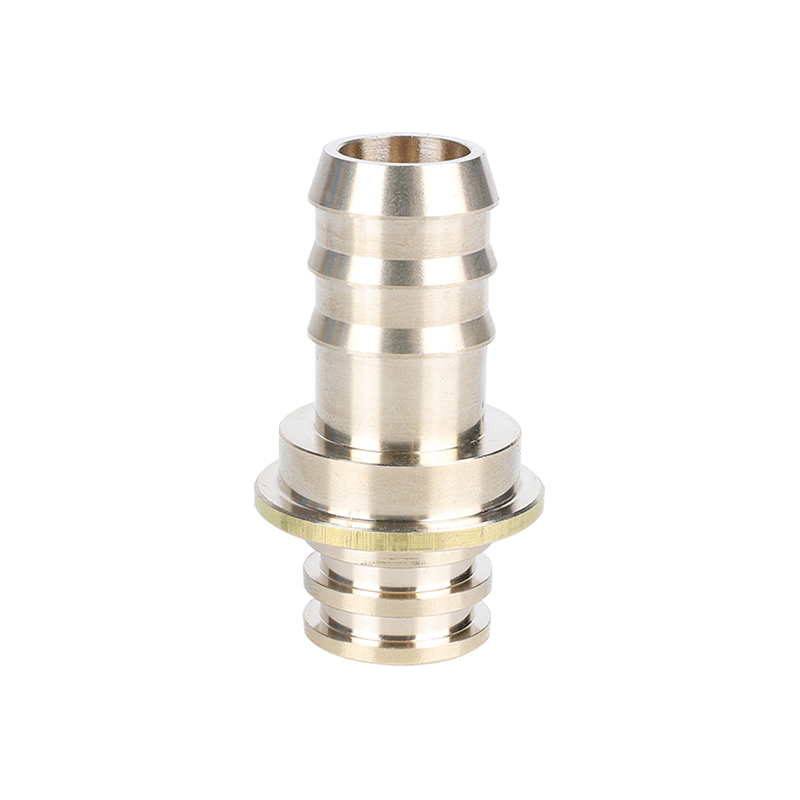

Beslag med modhager og perler: Optimeret til fleksible lavtryksrør. De hævede kamme eller modhager griber om den indvendige foring af den fleksible slange, som derefter fastgøres udvendigt ved hjælp af en spændingsklemme eller ferrul for at forhindre slip-off under tryk.

Tætningsmekanismer og lækageforebyggende teknologi

Den interne tætningsgrænseflade er den mest kritiske faktor for at garantere nullækagekonfigurationer. Afhængigt af den mekaniske kappe og typen af væsken eller gassen, anvendes tre primære metoder:

O-ringe ansigtstætninger (ORFS): Har en syntetisk elastomer ring placeret i en bearbejdet rille. Når den er strammet, komprimeres ringen mod en flad parringsoverflade, hvilket giver maksimal lækagebeskyttelse under høje vibrationer.

Metal-til-metal koniske tætninger: Anvender præcist bearbejdede matchende kegler (såsom 37-graders JIC eller 45-graders SAE-blus). Den mekaniske kraft fra holdemøtrikken deformerer metaloverfladerne en smule for at skabe en permanent højtryksforsegling uden nogen elastomere komponenter.

Flade pakninger: Anvendes primært i parallelle gevindarrangementer, hvor en elastomer eller blød kobberskive er komprimeret mellem skulderen på slangeforbindelse og parringsporten.

Ved at udnytte sit professionelle automatiserede monterings- og testudstyr udsætter Ningbo Yunhua Valve Co., Ltd. sine væskekontrolkomponenter for udtømmende tryk- og tætningstest-workflows. Denne højpræcisionsverifikation sikrer, at de indvendige tætningssæder, gevindprofiler og matchende dimensioner af hver ventil og hardwaretilbehør er fri for strukturelle defekter, hvilket bevarer systemets fuldstændige integritet.

Teknisk sammenligning af slangeforbindelseskonstruktionsmaterialer

For at sikre, at a slangeforbindelse kan modstå de flygtige fysiske forhold med væskekrafttransmission, VVS og gaslevering, skal den være konstrueret og fremstillet i henhold til strenge tekniske specifikationer. Standardisering af mekaniske tolerancer, tryktærskler og temperaturgrænser sikrer, at komponenter installeret på tværs af forskellige forsyningsnetværk og mekaniske samlinger opnår ensartet, pålidelig ydeevne.

Trykklassificeringer og temperaturgrænser

Hver slangeforbindelse er klassificeret med specifikke mekaniske grænser, der styrer dens sikre implementering:

Arbejdstryk: Det maksimale kontinuerlige tryk, som konnektoren sikkert kan håndtere under rutinemæssig drift uden materialetræthed eller tætningsdeformation.

Sprængtryk: Den ultimative fysiske grænse, hvor stikket svigter strukturelt. For industriel og offentlig forsyningssikkerhed kræver tekniske retningslinjer en sikkerhedsfaktor (typisk 3 til 1 eller 4 til 1) mellem sprængtrykket og arbejdstrykket for at imødekomme pludselige hydrauliske spidser.

Termisk udvidelse og kontraktion: Dynamiske skift i væske- eller omgivende temperaturer ændrer de fysiske dimensioner af både forbindelseslegeringen og dens indre elastomere tætninger. Hvis en komponent opererer uden for dets nominelle termiske vindue, kan gevindet trækkes af eller for tidlig hærdning af tætningen, hvilket resulterer i systemfejl.

Internationale kvalitetsoverholdelse og certificeringsstandarder

Overholdelse af internationale standardiserede rammer sikrer, at dimensionelle målinger, materialerenhed og sikkerhedsmålinger opretholdes ensartet på tværs af alle produktionscyklusser.

ISO 9001 Integration: Denne ramme gennemtvinger systematisk kvalitetsstyring på tværs af alle faser af produktionen – fra råmaterialeinspektion over automatiseret bearbejdning til endelig produktverifikation.

CE og GS standarder: Certificeringsmarkører, der beviser, at hardwaretilbehør og væskekontrolkomponenter overholder strenge direktiver om mekanisk sikkerhed, strukturel stabilitet og driftssikkerhed.

SAE / DIN / Dimensionsstandarder: Specifikationer, der dikterer den præcise gevindgeometri, stigning, vinkel og vægtykkelse for hydrauliske og pneumatiske væskekomponenter, hvilket sikrer hardwarekompatibilitet på tværs af platforme.

Ningbo Yunhua Valve Co., Ltd. har etableret et professionelt, fuldt automatiseret præcisionsbearbejdningsværksted, et integreret samlebånd og et dedikeret testværksted for at sikre, at hver fremstillet komponent passer perfekt til disse strenge parametre. Bakket op af en årlig produktionskapacitet på 2 millioner sæt ventiler og 10 millioner sæt hardwaretilbehør, anvender virksomheden avancerede nationale og internationale CNC-værktøjsmaskiner sammen med specialiseret automatiseret testudstyr. Denne robuste infrastruktur garanterer, at hver slangeforbindelse udviser fejlfri trådoverholdelse og opfylder alle relevante internationale sikkerheds- og kvalitetsstandarder.

Materialecertificering og sporbarhed

Væskenetværk med høj integritet kræver verificeret materialegennemsigtighed. Mølletestrapporter og fysisk materialesporbarhed bekræfter den kemiske sammensætning (såsom nøjagtige chrom-, nikkel- eller kobberprocenter) og mekaniske egenskaber af rålegeringerne. Dette strenge tilsyn garanterer, at komponenter, der er beregnet til højspændingsgas- eller vandforsyningssystemer, ikke vil svigte for tidligt på grund af interne strukturelle hulrum eller forkert legeringsblanding.

Mekaniske parametre og overensstemmelsesparametre efter trykklasse

Valg af passende slangeforbindelse kræver en metodisk evaluering af de fysiske, kemiske og mekaniske variabler til stede i et væske- eller gasleveringsnetværk. Ingeniørhold skal undgå generaliseret gætværk og i stedet stole på præcise tekniske parametre for at forhindre for tidlig komponentfejl, miljøforurening eller systemtrykfald.

STAMP-metoden til teknisk matchning

En universelt anerkendt ramme for vurdering af væsketilslutningskrav er STAMP-metoden. Denne systematiske proces sikrer, at der tages højde for hver driftsvariabel, før en komponent implementeres:

Størrelse: Tekniske ledere skal nøjagtigt måle den indvendige diameter og den udvendige diameter af den fleksible slange sammen med den præcise gevindstigning og -vinkel på den sammenkoblede port. Forkert dimensionering skaber lokale strømningsbegrænsninger, turbulente væskebevægelser og ekstreme trykforskelle på tværs af slangeforbindelse interface.

Temperatur: Dette involverer to forskellige variabler - temperaturen på det indre medium og den omgivende temperatur i det ydre miljø. Kontinuerlig udsættelse for ekstreme termiske forhold kan nedbryde interne elastomere tætninger eller forårsage differentiel termisk udvidelse mellem uens metaller, hvilket kompromitterer forbindelsen.

Ansøgning: Det strukturelle miljø dikterer de mekaniske krav, der stilles til samlingen. Designere skal tage højde for eksternt routingrum, kontinuerlige mekaniske routingskift, systemvibrationer og potentiel eksponering for miljøpåvirkninger eller slibende overflader.

Materiale: Metallegeringen og den kemiske sammensætning af de indvendige tætningsringe skal være fuldt ud kompatible med den væske eller gas, der transporteres. Materiale-inkompatibilitet kan føre til hurtig intern oxidation, spændingskorrosionsrevner eller kemisk nedbrydning af elastomeren.

Tryk: Systemet skal klassificeres efter dets maksimale potentielle trykspidser, ikke kun dets baseline arbejdstryk. Den valgte komponent skal have en tilstrækkelig sikkerhedsmargin for sprængtryk til at modstå uventede hydrauliske stødbølger eller pneumatiske overspændinger.

Håndtering af systemintegrationsomkostninger

Evaluering af en slangeforbindelse kræver vurdering af dens langsigtede pålidelighed og vedligeholdelseskrav sammen med dens oprindelige omkostninger. En komponent af lavere kvalitet kan hurtigt føre til højere omkostninger gennem hyppige væskelækager, uventede vedligeholdelsesstop og for tidligt slid på omgivende ventiler eller hardwaretilbehør. Investering i præcisionsbearbejdet hardware sikrer forlængede serviceintervaller, forudsigelige slidcyklusser og forenklet systemvedligeholdelse.

For at understøtte krævende tekniske applikationer anvender Ningbo Yunhua Valve Co., Ltd. over ti års specialiseret industrierfaring og raffinerede ledelsessystemer til hele sin produktionslinje. Ved at drive et 20.000 kvadratmeter stort anlæg med avancerede nationale og internationale CNC-værktøjsmaskiner opretholder virksomheden absolut konsistens på tværs af højvolumenproduktion. Denne strenge præcision sikrer, at alle ventiler og hardwaretilbehør passer perfekt, og hjælper tekniske teams med at eliminere installationsfejl og opretholde en stabil systemydelse.

Teknisk udvælgelsesmatrix baseret på mediekarakteristika

Navigering af de tekniske parametre, strukturelle materialer og mekaniske konfigurationer af væskedistributionsnetværk kræver en præcis forståelse af komponentspecifikationer. Nedenfor er en samling af kritiske tekniske spørgsmål, ingeniørmæssig indsigt og kerneydelsesovervejelser til optimering af systemintegration.

Hvad er de primære indikatorer for en højkvalitets industrislangeforbindelse?

En førsteklasses væskekomponent er defineret af præcise gevindtolerancer (kompatible med strenge internationale standarder), råmaterialer af høj kvalitet med dokumenterede kemiske egenskaber, ensartet vægtykkelse til at modstå ekstreme trykstigninger og fejlfri overfladebehandlinger (såsom kemisk passivering eller galvanisering) for at modstå atmosfærisk oxidation og grubetæring.

Hvordan påvirker gevindtype (NPT vs. BSP) installationen og tætningsydelsen af ​​en slangeforbindelse?

NPT-gevind (National Pipe Tapered) er designet med en 60-graders gevindvinkel og tætning via mekanisk interferens, der kiler de matchende gevind sammen, hvilket kræver en gevindforsegling eller teflontape for at udfylde mikroskopiske mellemrum. Omvendt har BSPP (British Standard Pipe Parallel) gevind en 55-graders vinkel og opretholder en konstant diameter, helt afhængig af en sekundær elastomer O-ring eller bundet skive komprimeret mod en flad skulder for at danne en permanent væskebarriere. Blanding af disse gevindprofiler vil forårsage krydsgevind, gevindafisolering og øjeblikkelig systemlækage.

Hvorfor foretrækkes rustfrit stål frem for messing til tunge væske- og gastransportnetværk?

Rustfrit stål tilbyder uhyre overlegen trækstyrke og strukturel hårdhed, hvilket gør det muligt for det at klare væsentligt højere arbejdstryk og modstå aggressive kemiske løsninger eller ekstreme temperaturer uden at opleve materialenedbrydning. Mens messing er yderst omkostningseffektivt, let bearbejdeligt og perfekt egnet til standard bolig- eller kommerciel vandforsyning og pneumatisk infrastruktur, kan det ikke matche den mekaniske levetid af rustfrit stål under høj fysisk belastning eller slibende forhold.

Hvad er de grundlæggende årsager til, at en slangeforbindelse blæser af, og hvordan kan det forhindres?

Blow-offs forekommer typisk, når systemtrykket overstiger de maksimale nominelle arbejdsgrænser, når ekstreme trykspidser bevæger sig ukontrolleret gennem ledningerne, når uoverensstemmende slange- og fittingsstørrelser er parret sammen, eller når krympemuffer og fastholdelsesklemmer anvendes forkert. Forebyggelse kræver omhyggelig ingeniørudvælgelse ved hjælp af strukturerede matchningsmetoder, implementering af passende trykaflastningssikkerhedsventiler og brug af komponenter produceret under strenge dimensionelle tolerancekontroller.

Hvilke kvalitetscertificeringer skal tekniske ledere verificere, når de inspicerer flydende hardwaretilbehør?

Teknisk overholdelse kræver, at produktionsfaciliteter opererer under omfattende kvalitetsstyringsrammer såsom ISO 9001. For sikkerhedskritiske VVS-, gas- og maskinenheder skal produkterne have gyldige CE- og GS-certificeringer, som bekræfter, at det mekaniske design, belastningskapaciteten og den strukturelle test opfylder internationale sikkerhedsdirektiver.

Hvordan påvirker gevindtype (NPT vs. BSP) installationen og tætningsydelsen af ​​en slangeforbindelse?

NPT-gevind (National Pipe Tapered) er designet med en 60-graders gevindvinkel og tætning via mekanisk interferens, der kiler de matchende gevind sammen, hvilket kræver en gevindforsegling eller teflontape for at udfylde mikroskopiske mellemrum. Omvendt har BSPP (British Standard Pipe Parallel) gevind en 55-graders vinkel og opretholder en konstant diameter, helt afhængig af en sekundær elastomer O-ring eller bundet skive komprimeret mod en flad skulder for at danne en permanent væskebarriere. Blanding af disse gevindprofiler vil forårsage krydsgevind, gevindafisolering og øjeblikkelig systemlækage.

Hvorfor foretrækkes rustfrit stål frem for messing til tunge væske- og gastransportnetværk?

Rustfrit stål tilbyder uhyre overlegen trækstyrke og strukturel hårdhed, hvilket gør det muligt for det at klare væsentligt højere arbejdstryk og modstå aggressive kemiske løsninger eller ekstreme temperaturer uden at opleve materialenedbrydning. Mens messing er yderst omkostningseffektivt, let bearbejdeligt og perfekt egnet til standard bolig- eller kommerciel vandforsyning og pneumatisk infrastruktur, kan det ikke matche den mekaniske levetid af rustfrit stål under høj fysisk belastning eller slibende forhold.

Hvad er de grundlæggende årsager til, at en slangeforbindelse blæser af, og hvordan kan det forhindres?

Blow-offs forekommer typisk, når systemtrykket overstiger de maksimale nominelle arbejdsgrænser, når ekstreme trykspidser bevæger sig ukontrolleret gennem ledningerne, når uoverensstemmende slange- og fittingsstørrelser er parret sammen, eller når krympemuffer og fastholdelsesklemmer anvendes forkert. Forebyggelse kræver omhyggelig ingeniørudvælgelse ved hjælp af strukturerede matchningsmetoder, implementering af passende trykaflastningssikkerhedsventiler og brug af komponenter produceret under strenge dimensionelle tolerancekontroller.

Hvilke kvalitetscertificeringer skal tekniske ledere verificere, når de inspicerer flydende hardwaretilbehør?

Teknisk overholdelse kræver, at produktionsfaciliteter opererer under omfattende kvalitetsstyringsrammer såsom ISO 9001. For sikkerhedskritiske VVS-, gas- og maskinenheder skal produkterne have gyldige CE- og GS-certificeringer, som bekræfter, at det mekaniske design, belastningskapaciteten og den strukturelle test opfylder internationale sikkerhedsdirektiver.

Hvordan påvirker dynamiske vibrationer og strukturelle belastninger slangeforbindelsens levetid over tid?

Kontinuerlige mekaniske vibrationer fra omgivende pumper, motorer eller hydrauliske pulsationer inducerer materialetræthed, som langsomt kan løsne gevindsamlinger eller fremskynde spændingskorrosionsrevner langs fittingskulderen. I højvibrationssystemer bør ingeniører anvende konnektorer med specialiserede O-ringfladetætninger (ORFS), bruge splitflangeforbindelser eller integrere drejeled, der er designet til at absorbere mekanisk belastning i flere retninger.

Hvad er betydningen af ​​saltspraytesten for metaloverfladebelægninger af slangeforbindelser?

Saltspraytesten (såsom ASTM B117-protokollen) er en standardiseret accelereret korrosionstest, der bruges til at evaluere beskyttelsesevnen af ​​overfladebelægninger og passiveringslag. En højere vurdering – såsom at holde 72 timer før forekomsten af ​​hvid rust eller 120 timer før rød rust – korrelerer direkte med en forlænget driftslevetid, når hardwaretilbehøret anvendes i barske, fugtige eller marine miljøer.

Kan en konnektor, der er udviklet til højtrykshydraulikledninger, sikkert bruges i pneumatiske samlinger?

Mens hydraulisk hardware er konstrueret til at håndtere ekstreme mekaniske tryk, anbefales det ikke at bruge komponenter i flæng uden verifikation. Hydrauliske konfigurationer er optimeret til tyk væsketilbageholdelse og metal-til-metal-kontakttætninger, hvorimod pneumatiske systemer fungerer med lavviskositetsgasser, der kræver meget fleksible, lavfriktions elastomere læbetætninger eller specialiserede push-in-kløer for at forhindre minutiøs gasmolekylemigration.

Hvor ofte skal væskenetværksforbindelser gennemgå vedligeholdelse og diagnostiske inspektioner?

Inspektionsintervaller afhænger i høj grad af systemets driftsintensitet. Højtryks-, højtemperatur- eller kontinuerligt arbejdende gasledninger kræver månedlige visuelle kontroller for fugtsugning, trådtilbagetrækning eller strukturel overfladeoxidation. Omfattende diagnostisk trykprøvning og proaktive tætningsudskiftninger bør udføres i fuld overensstemmelse med anlæggets planlagte nedlukningscyklusser for forebyggende vedligeholdelse.

Hvordan minimerer avanceret fabriksautomatisering dimensionsvariationer på tværs af masseproduceret forbindelseshardware?

Udskiftning af manuel behandling med fuldautomatisk præcisionsfremstilling eliminerer menneskelige fejl fra bearbejdnings- og monteringsligningerne. Automatiseret CNC-maskineri skærer konturer med repeterbarhed på mikronniveau, mens integrerede optiske og trykprøvningssensorer øjeblikkeligt markerer og afviser enhver del, der afviger fra tekniske specifikationer. Denne absolutte konsistens sikrer, at hver enkelt komponent integreres fejlfrit i standard rørledningssamlinger.
