Teknisk oversigt

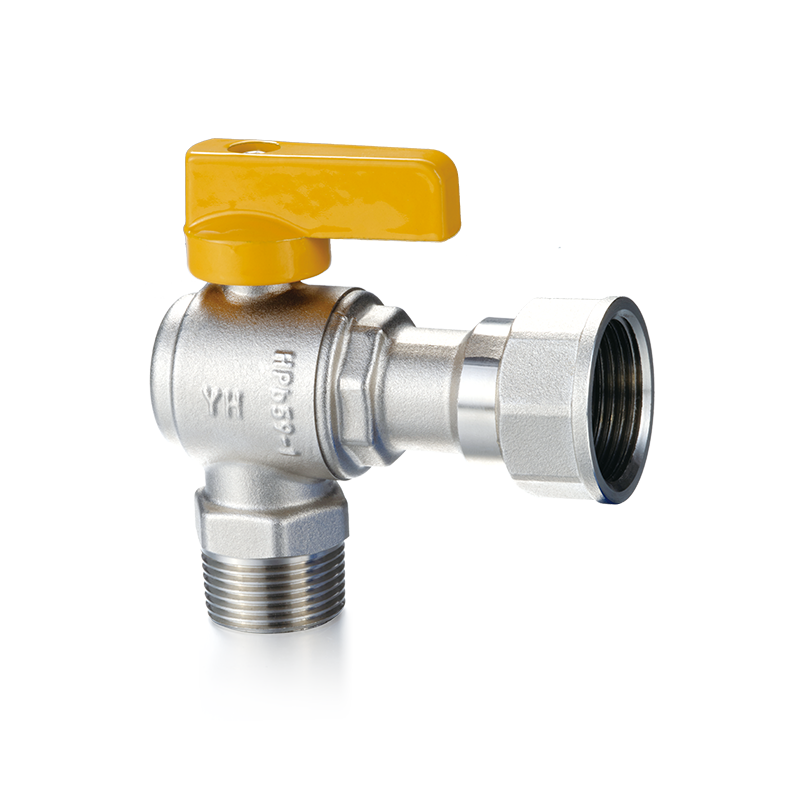

Den Højvinklet kugleventil af messing repræsenterer et kritisk fremskridt inden for væskemekanik, specielt udviklet til at optimere plads og ændre retning inden for højtydende rørledningsarkitekturer. I modsætning til standard inline-ventiler, der kræver yderligere rørsamlinger og separate 90-graders albuer, Højvinklet kugleventil af messing integrerer væskekontrol og retningsbestemt omdirigering i en enkelt, kompakt krop. Dette unikke design minimerer potentielle lækagepunkter, reducerer installationslønomkostningerne væsentligt og reducerer det samlede fodaftryk af maskineriet eller VVS-enheden.

For industriingeniører og indkøbsspecialister er væskestrømningseffektivitet en vigtig målestok. Ningbo Yunhua Valve Co., Ltd. anvender streng hydraulisk forskning for at sikre, at den indre geometri af Højvinklet kugleventil af messing dæmper turbulensen, der naturligt genereres, når væsken ændrer retning i en ret vinkel. Ved at opretholde jævne indre kerneovergange optimerer dette ventildesign flowkarakteristika, reducerer trykfald og stabiliserer systemets ydeevne.

Materiel integritet

Den performance of a Højvinklet kugleventil af messing i krævende industrielle miljøer er stærkt afhængig af sin metallurgi. Valg af førsteklasses legeringskvaliteter sikrer, at ventilhuset kan modstå høj mekanisk belastning, kemisk oxidation og afzinkning. Premium-formuleringer som HPb59-1 og CW617N er flittigt brugt i professionel fremstilling for at give den ideelle balance mellem trækstyrke og bearbejdelighed.

Nedenfor er en detaljeret sammenligning af tekniske parametre, der skitserer de kemiske sammensætninger og ydelsesadfærd af standard industrielle messinglegeringer, der anvendes i produktionen af Højvinklet kugleventil af messing :

Ningbo Yunhua Valve Co., Ltd. implementerer omfattende materialeverifikationsprocesser på tværs af sit 20.000 kvadratmeter store anlæg, hvilket sikrer, at hver batch af rå messingstang er i overensstemmelse med disse legeringsspecifikationer. Ved at bruge avancerede testværksteder til at inspicere indgående råmaterialer, den strukturelle integritet af hver færdiggjort Højvinklet kugleventil af messing er fuldt garanteret.

Core Fluid Dynamics

Den internal mechanical operation of the Højvinklet kugleventil af messing afhænger af en kvart omgang præcisionsbearbejdet kugle placeret i ventilhusets hulrum. Når operatøren drejer håndtaget eller aktuatoren 90 grader, flugter kuglens indre port direkte med de ortogonale indløbs- og udløbskanaler.

Fra et fluiddynamisk perspektiv introducerer en retvinklet bane centrifugalkræfter til det bevægelige medium, når det rammer ventilhusets bageste kammervæg, før det forlader. For at bekæmpe dette skal kuglens indre boring poleres til en spejlfinish for at minimere grænselagets friktion. I fuldt åben position, en høj kvalitet Højvinklet kugleventil af messing skaber en effektiv strømningsvej, der minimerer de lokale kavitations- og forskydningskræfter, der er almindelige i lavkvalitets alternative designs.

Tætningssystemer

For at garantere langsigtet operationel integritet og fuldstændig bobletæt afspærring er tætningsarkitekturen i en Højvinklet kugleventil af messing skal være konstrueret af meget elastiske elastomere eller fluorpolymermaterialer. De primære tætninger, der omgiver den indvendige messing eller forkromede kugle, udsættes for konstant friktion, lokal termisk ekspansion og varierende linjetryk.

Polytetrafluorethylen (PTFE) er fortsat branchens benchmark på grund af dets exceptionelle kemiske inertitet og lave friktionskoefficient. Specifikke krævende applikationer kræver dog modificerede tætningsvariationer for at forlænge ventilens levetid. Tabellen nedenfor præsenterer en sammenlignende analyse af de primære tætningsmaterialer integreret i industrielle retvinklede ventilkonfigurationer:

Ved at vælge den korrekte tætningsparring for Højvinklet kugleventil af messing , kan ingeniører effektivt eliminere inline-lækage og for tidlig nedbrydning af sædet.

Portkonfigurationer

Ved integration af en Højvinklet kugleventil af messing ind i en væskesløjfe, vil valg af den passende interne boringskonfiguration direkte påvirke systemets effektivitet og nedstrøms trykstabilitet. Retvinklede designs er primært kategoriseret i to forskellige porttyper:

Fuld port (fuld boring) : I et design med fuld port passer den indvendige diameter af kuglens strømningsbane perfekt til den nominelle rørdiameter. Når væske passerer gennem en fuld-port Højvinklet kugleventil af messing , er flowbegrænsningen holdt på et absolut minimum. Dette er kritisk for viskøse væsker eller applikationer, hvor det er obligatorisk at opretholde maksimale volumetriske flowhastigheder.

Standard port (reduceret boring) : En standardportventil har en intern flowboring, der er en størrelse mindre end den forbindende rørledning. Denne konfiguration introducerer en lille begrænsning af væskestrømmen, som kan hæve strømningshastigheden en smule, mens den forårsager et højere trykfald over 90-graders drejningen. Den primære fordel ved standardportdesign er deres kompakte fysiske størrelse og lavere omkostninger, hvilket gør dem ideelle til systemer, hvor mindre flowbegrænsninger ikke påvirker driftsresultaterne.

Regulativ overholdelse og certificeringer

Globale B2B-indkøb kræver streng overholdelse af internationale kvalitetsstyrings- og miljøsikkerhedsprotokoller. For projekter med store mængder skal produktionsfaciliteter demonstrere streng overholdelse af verificerede kvalitetsstandarder. Ningbo Yunhua Valve Co., Ltd. sikrer, at dets automatiserede præcisionsbearbejdningsværksteder og automatiserede samlebånd opererer under et stringent kvalitetssystem for at opfylde disse strenge forventninger.

Nøgle globale benchmarks for Højvinklet kugleventil af messing omfatter:

ISO 9001:2015 : Validerer, at fabrikkens design-, fremstillings- og testoperationer opretholder fuldstændig proceskonsistens og kontinuerlige forbedringsrammer.

CE-godkendelse : Certifikaterer, at ventilerne er i overensstemmelse med de strenge krav til sikkerhed og strukturel ydeevne, som er fastsat af europæiske trykudstyrsdirektiver.

Overholdelse af RoHS og NSF : Sikrer, at blyindholdet i messingmatrixen er strengt begrænset eller fuldstændigt elimineret, hvor drikkevands- eller fødevarekontaktsikkerhedsregler gælder.

Pladsbegrænsede rørføringer

I moderne industrielt design er minimering af pladsbehov en vital komponent i konstruktionsteknik. Ved føring af komplicerede rørsystemer i kompakte industrimaskineri kabinetter, viser traditionelle inline-ventiler kombineret med individuelle 90-graders rørfittings sig ofte for omfangsrige. Den Højvinklet kugleventil af messing afhjælper denne udfordring ved at tillade ingeniører at foretage en skarp 90-graders drejning direkte ved væskekontrolpunktet. Denne layoutoptimering er højt værdsat i oliefiltreringssystemer, industrielt rengøringsudstyr og væskeledninger til erhvervskøretøjer, hvor hver millimeter rumlig frigang betyder noget.

VVS- og væskevarmesystemer

Kommercielle varme-, ventilations- og klimaanlæg (HVAC)-systemer udsætter VVS-komponenter for ubarmhjertige termiske ekspansions- og sammentrækningscyklusser. A Højvinklet kugleventil af messing bruges ofte som en kritisk isolationsknude inden for kedelbypass-sløjfer, strålevarmemanifolder til gulvvarme og kølesystemer. Den høje termiske ledningsevne og termiske stabilitet af industrielt messing gør det muligt for ventilen at opretholde den strukturelle form under konstante temperaturudsving, hvilket forhindrer revner eller vridninger forbundet med syntetiske eller lavere metalkomponenter.

Pneumatiske og hydrauliske ledninger

I automatiserede fabriksmonteringssystemer kræver pneumatiske mellemtryksledninger og hydrauliske kraftfordelingskredsløb øjeblikkelig, fejlsikker flowafbrydelse. Den hurtige kvart-sving handling af Højvinklet kugleventil af messing leverer øjeblikkelig sluk-funktion. Ningbo Yunhua Valve Co., Ltd. anvender en avanceret national og international flåde af CNC-værktøjsmaskiner til at sikre de tætte tolerancepasninger, der kræves til højhastigheds trykluftsystemer. De snævre fremstillingstolerancer forhindrer højtryksluftmolekyler i at undslippe gennem spindel- eller gevindgrænseflader, hvilket reducerer dyre tryklufttab på tværs af store industrianlæg.

Tryk- og temperaturvurderinger

Når du vælger en specifik model af Højvinklet kugleventil af messing , B2B indkøbsledere skal nøje analysere tryk-temperaturvurderingskurven for komponenten. Ventilens strukturelle grænser er defineret af det nominelle tryk (PN), som altid skal overstige det maksimalt mulige overspændingstryk i målsystemet.

Den standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 Bar / ca. 232 PSI) : Velegnet til lette kommercielle installationer, brugsvandssystemer og lavtryksforsyningsledninger.

PN25 (25 Bar / ca. 362 PSI) : Designet til tunge industrielle applikationer, HVAC-køletårne og pneumatiske linjer på mellemniveau.

Temperaturtolerancegrænser : Typiske højkvalitets messingstrukturer fungerer sikkert inden for en temperaturramme, der spænder fra -20 grader Celsius op til 120 grader Celsius. Overskridelse af disse termiske tærskler kan nedbryde de interne PTFE-forseglingselementer, hvilket kan føre til indvendig grædning på tværs af sædet.

Tilslutningsendetyper

For at sikre problemfri integration i global mekanisk infrastruktur Højvinklet kugleventil af messing er konstrueret med flere standardiserede fælles grænseflader:

NPT (National Pipe Taper) : Anvendes primært på tværs af nordamerikanske industrielle netværk, ved hjælp af en konisk gevindkonfiguration, der opnår en interferensforsegling, når den er pakket med PTFE-tape eller industriel gevindforsegling.

BSP / ISO 228 (britisk standardrør) : Udbredt over hele europæiske og asiatiske markeder. Disse gevind kan være parallelle (BSPP) eller tilspidsede (BSPT), og parallelle gevind er afhængige af en elastomerskive eller ansigtstætning for at indeholde væske under tryk.

Kompressionsfittings : Ideel til applikationer, hvor feltsvejsning eller gevindskæring er upraktisk. Disse fittings gør det muligt at klemme ventilen direkte på kobber-, PEX- eller flerlags kompositrør med grundlæggende håndværktøj.

Supply Chain & Quality Control Test

At opretholde en uafbrudt forsyningskæde af fejlfrie komponenter er afgørende for storskala konstruktions- og produktionsinfrastruktur. Ningbo Yunhua Valve Co., Ltd. sikrer enestående konsistens ved at opretholde en årlig produktionskapacitet på 2 millioner sæt ventiler og 100% intern kvalitetstest.

Før a Højvinklet kugleventil af messing forlader testværkstedet, gennemgår den en to-trins pneumatisk inspektion. Det første trin udsætter ventilskallen for en højtryksudbrudslækagekontrol for at eliminere eventuelle støbe- eller smedningsfejl. Det andet trin måler sædets tætningsevne ved at påføre strukturelt lufttryk mod den lukkede kuglekerne for at bekræfte, at der ikke er nogen boblelækage. Dette niveau af kvalitetskontrol minimerer drastisk krav om feltgaranti for globale engrosdistributører.

Vejledning til moment og justering

Korrekt fysisk installation er afgørende for at beskytte den langsigtede funktionalitet af en Højvinklet kugleventil af messing . Når rørenderne skrues ind i ventilhuset, skal teknikere bruge præcise, kalibrerede skruenøgler på de specifikke sekskantede flade, der er tilvejebragt nær gevindindgangspunktet. Påføring af kraft på den modsatte ende af ventilen eller på tværs af det centrale samlingsled kan deformere ventilhusets kappe, fordreje den indvendige justering af PTFE-sæderne og forårsage permanent stivhed under manuel betjening.

Endvidere skal rørledninger være korrekt understøttet og strukturelt justeret før installation. At tvinge en Højvinklet kugleventil af messing at bygge bro over uoverensstemmende eller bøjede rørsegmenter introducerer høje bøjningsmomenter, der lægger for stor belastning på ventilens tilslutningsender, hvilket potentielt kan føre til spændingskorrosionsrevner over længere driftsperioder.

Forebyggende vedligeholdelse

Selvom Højvinklet kugleventil af messing er i sagens natur en komponent med lav vedligeholdelse, kan implementering af et rutinemæssigt forebyggende vedligeholdelsesprogram fordoble dets driftslevetid, især i hårdtvandssystemer eller kemikaliehåndteringskredsløb. Over tid kan calciumcarbonat, opløste mineraler og partikelrust sætte sig i de inaktive hulrum, der omgiver ventilkuglen.

Hvis ventilen forbliver stationær i fuldt åben position i flere måneder ad gangen, kan disse krystallinske mineralaflejringer krystallisere på den glatte overflade af kuglen. Når ventilen endelig er betjent, kan disse hårde aflejringer skrabe de bløde PTFE-sæder, hvilket permanent kompromitterer ventilens tætningsevne. Aktivering af ventilen gennem en komplet åben-og-luk-cyklus mindst en gang hvert kvartal fejer disse lokaliserede overfladeansamlinger væk og fordeler det indre smøremiddel over tætningsfladerne.

Inline fejlfinding

Hvis en operatør identificerer væske, der græder eller der dannes fugt omkring styrehåndtagets skaft, indikerer det ofte, at de indvendige spindelpakningsringe har sat sig eller oplevet let slid fra højfrekvente cyklusser. I en velkonstrueret Højvinklet kugleventil af messing , dette kan nemt rettes uden at fjerne hele ventilen fra den aktive rørledning. Teknikere spænder blot den udvendige pakningsmøtrik, der er placeret under håndtaget, med en kvart omgang med standardhåndværktøj. Denne mindre justering komprimerer den indvendige PTFE-pakningsmanchet mod stammen, hvilket genopretter en komplet strukturel tætning.

Hvad er den primære hydrauliske fordel ved at bruge en retvinklet messing-kugleventil frem for en standard inline-kugleventil med en separat 90-graders albue?

Svar : Det integrerede design af Højvinklet kugleventil af messing eliminerer en komplet gevind- eller loddet samling fra væskesystemet. Dette reducerer den samlede væskefriktionskoefficient sammenlignet med en uafhængig inline-ventil forbundet til en brat rørknæ. Den strømlinede indre vej af det retvinklede ventilhus reducerer lokaliserede turbulenser, sænker det samlede systemtrykfald og giver et meget mere kompakt fysisk fodaftryk til tætte installationer.

Hvordan påvirker legeringssammensætningen (såsom CW617N eller DZR messing) levetiden for denne ventil i mildt korrosive kommercielle miljøer?

Svar : Standardmessing kan lide af afzinkning, når det udsættes for aggressivt vand indeholdende høje niveauer af klor eller kuldioxid, en proces, hvor zink udvaskes fra legeringsmatricen, hvilket efterlader en porøs, strukturelt svag kobberramme, der er tilbøjelig til at græde. Valg af en Højvinklet kugleventil af messing smedet af Dezincification Resistant (DZR) messing eller CW617N legering sikrer, at specifikke metallurgiske inhibitorer er til stede. Disse elementtilsætninger låser zinkatomerne sikkert inde i den metalliske krystalstruktur, forhindrer kemisk udvaskning og forlænger levetiden betydeligt i barske vandnetværk.

Hvad er de specifikke trykfaldskarakteristika forbundet med en retvinklet strømningsbane?

Svar : Fordi væskemediet skal ændre retning med 90 grader inde i ventilkernen, vil trykfaldet over a Højvinklet kugleventil af messing er lidt højere end for en lige, fuld-port inline kugleventil. Det er dog væsentligt lavere end det kombinerede trykfald for en standard inline-ventil parret med en konventionel skarpsvingende rørknæ. Den interne strømningsvej er optimeret af producenterne for at minimere væskemodstanden og opretholde en stabil volumetrisk gennemstrømning.

Kan en retvinklet kugleventil af messing bruges til drosling eller flowregulering, eller er det udelukkende til afspærringsformål?

Svar : Kugleventiler er grundlæggende konstrueret til fuld isolering (on/off service). Brug af en standard Højvinklet kugleventil af messing til kontinuerlig drosling - hvor ventilen efterlades delvist åben - udsætter den udsatte kant af de indvendige PTFE-sæder for højhastighedsvæskeforskydning og koncentrerede lokaliserede tryk. Dette kan hurtigt erodere tætningsfladerne og forårsage alvorlig kavitation, hvilket fører til nedstrøms lækage, når ventilen efterfølgende lukkes helt.

Hvilke internationale certificeringer skal en produktionsfabrik levere for blyfri drikkevandssystemer?

Svar : For VVS-systemer, der leverer drikkevand, kræver indkøbsregler typisk NSF/ANSI 61 eller NSF 372 certificeringer, som bekræfter, at blyindholdet i de fugtede komponenter er under den obligatoriske tærskel på 0,25 %. Faciliteter som Ningbo Yunhua Valve Co., Ltd. opretholder avancerede arbejdsgange til materialetestning for at verificere, at specialiserede blyfri eller lavt blyfri messingløb opfylder disse strenge sundheds- og miljøkriterier.

Hvordan fungerer standard PTFE-sæder under kontinuerlig termisk cykling i kommercielle HVAC-applikationer?

Svar : Virgin PTFE har et exceptionelt driftstemperaturområde, hvilket gør det nemt at håndtere væskeudsving mellem -20 grader Celsius og 120 grader Celsius. Dens naturlige elasticitet gør, at den kan deformeres lidt under termisk ekspansionstryk og springe tilbage til sin oprindelige profil, når systemet afkøles. Til ekstreme højfrekvente termiske cyklingsløkker giver brug af forstærket eller kulstoffyldt PTFE endnu større dimensionsstabilitet og forhindrer materialekrybning under langvarige operationer.

Hvad er forskellen mellem en udblæsningssikker spindel og et standard spindeldesign i højtryksinstallationer?

Svar : En udblæsningssikker spindel er konstrueret med en integreret indvendig skulderflange, der sidder fra indersiden af ventilhuset. I højtryksapplikationer skubber den indre væskekraft spindelen opad mod denne sikkerhedsskulder, hvilket gør det fysisk umuligt for spindelen at blive slynget ud af ventilhuset under drift eller under ekstreme overspændingsspidser. Omvendt er underordnede udvendige samlingsstammer udelukkende afhængige af en topholdemøtrik, hvilket introducerer en katastrofal fejlrisiko, hvis holdekomponenterne svigter under tryk.

Hvordan udfører en fabrik 100 % lækagetest for store engrosforsendelser?

Svar : For at håndtere massive produktionskørsler og samtidig garantere fejlfri kvalitet, installerer automatiserede faciliteter specialiserede pneumatiske teststationer lige i slutningen af samlingssekvensen. Virksomheder som Ningbo Yunhua Valve Co., Ltd., som har en årlig kapacitet på 2 millioner sæt ventiler, nedsænker de samlede ventiler eller anvender automatiserede differenslufttryksfaldssystemer. Disse computerstyrede sensorer markerer øjeblikkeligt selv en brøkdel af et millibar tryktab, og isolerer automatisk eventuelle ufuldkomne ventiler før boksning og forsendelse.

Hvad er tegnene på kavitation i en 90-graders retningsvæskeventil, og hvordan kan det forebygges?

Svar : Kavitation opstår, når det lokaliserede væsketryk falder under væskens damptryk, hvilket skaber små dampbobler, der voldsomt kollapser, når de kommer ind i områder med højere tryk. Dette kollaps genererer små chokbølger, der lyder som grus, der suser gennem rørledningen. Over tid kan kavitation forårsage alvorlige gruber på tværs af messingkuglen og indvendige vægge. Det kan forhindres ved at undgå for høje strømningshastigheder, sikre, at indløbstrykket forbliver tilstrækkeligt, og vælge en fuld-port Højvinklet kugleventil af messing for at forhindre skarpe indre trykfald.

Hvilken forbindelsestype (NPT vs. ISO 228 gevind) giver bedre strukturel stabilitet til tungt industrielt pneumatisk maskineri?

Svar : Begge gevinddesign giver fremragende mekanisk styrke, når de bearbejdes korrekt. NPT-gevind har en tilspidset profil, der klemmer de matchende gevind sammen for at danne en meget stiv, strukturel tætning langs hele samlingens længde, som hjælper med at modstå de mekaniske vibrationer, der er almindelige i tungt industrielt maskineri. ISO 228-gevind er parallelle og er afhængige af en flad tætningsflade eller spændeskive i bunden af ​​gevindforbindelsen, hvilket letter hurtigere montering og adskillelse under maskinvedligeholdelse og samtidig bibeholde ensartet samlingsintegritet.
